Nahtloses Rohr API 5L X42: Technische Spezifikationen, Eigenschaften und Anwendungen (API Spec 5L 47. Ausgabe)

Das nahtlose Rohr API 5L Als nahtloses Produkt beseitigt es die Schwachstellen der Schweißnähte, die bei ERW- oder SAW-Rohren auftreten, und sorgt für eine gleichbleibende strukturelle Integrität und zuverlässige Leistung unter mittleren bis hohen Druckbedingungen. Sein ISO-äquivalenter Grad istL290, definiert durch eine Mindeststreckgrenze von 290 MPa (42.100 psi).

Kerndefinition und Notennomenklatur

Die Sortenbezeichnung „X42“ folgt der Standard-API-5L-Namenskonvention für Leitungsrohrprodukte:

X: Gibt eine Leitungsrohrsorte an, die nach der Mindeststreckgrenze klassifiziert ist

42: Stellt eine Mindeststreckgrenze von 42.000 psi dar (ausgedrückt in Tausend Pfund pro Quadratzoll)

Nahtlose Rohre API 5L X42 sind in zwei Produktspezifikationsstufen (PSL) mit unterschiedlichen Qualitätskontrollanforderungen erhältlich. Bei PSL2-Qualitäten geben Zusatzbuchstaben den Lieferzustand der Wärmebehandlung an:

X42R: Als-gerollte Bedingung (sofern durch API 5L zulässig)

X42N: Normalisierter, normalisierend gewalzter oder normalisierend geformter Zustand

X42Q: Vergüteter Zustand

Saure-Versorgungsrohre werden als PSL2-Produkte mit zusätzlichen HIC/SSC-Qualifizierungsanforderungen und nicht mit der separaten Klassenbezeichnung „X42S“ geliefert.

Anwendbare Normen und Spezifikationen

Das nahtlose Rohr API 5L X42 entspricht den folgenden maßgeblichen internationalen Standards, um globale Interoperabilität und Qualität sicherzustellen:

API Spec 5L 47. Ausgabe (2024) – Spezifikation für Leitungsrohre

ISO 3183:2019 – Erdöl- und Erdgasindustrie – Stahlrohre für Pipeline-Transportsysteme

ASME B36.10M – Geschweißte und nahtlose Schmiedestahlrohre (Abmessungsnorm)

NACE MR0175 / ISO 15156 – Materialien für saure H₂S-Umgebungen

EN 10204 – Normen für Werksprüfzertifikate (Typ 3.1 / Typ 3.2)

Anforderungen an die chemische Zusammensetzung

Die Grenzwerte für die chemische Zusammensetzung variieren zwischen PSL1- und PSL2-Werten, mit strengeren Verunreinigungskontrollen für kritische Betriebsbedingungen. Nachfolgend sind die maximalen Massenanteilgrenzen für Rohrwandstärken kleiner oder gleich 25 mm (0,984 Zoll) aufgeführt:

Typische Höchstwerte für nahtlose PSL2-Rohre sind CE(IIW) kleiner oder gleich 0,43 und Pcm kleiner oder gleich 0,25, abhängig von der zugelassenen chemischen Zusammensetzung und den Herstellungsbedingungen.

Hinweis: Bei allen Qualitäten ist keine absichtliche Zugabe von Bor zulässig. Der Restborgehalt darf bei allen PSL2-Rohren 0,001 % nicht überschreiten.

Mechanische Eigenschaften

PSL1 definiert nur Mindestfestigkeitsschwellen für den allgemeinen Gebrauch, während PSL2 sowohl Mindest- als auch Höchstgrenzen zur Steuerung der Materialduktilität und des Verhältnisses von Streckgrenze zu Zugfestigkeit für kritische Anwendungen vorschreibt.

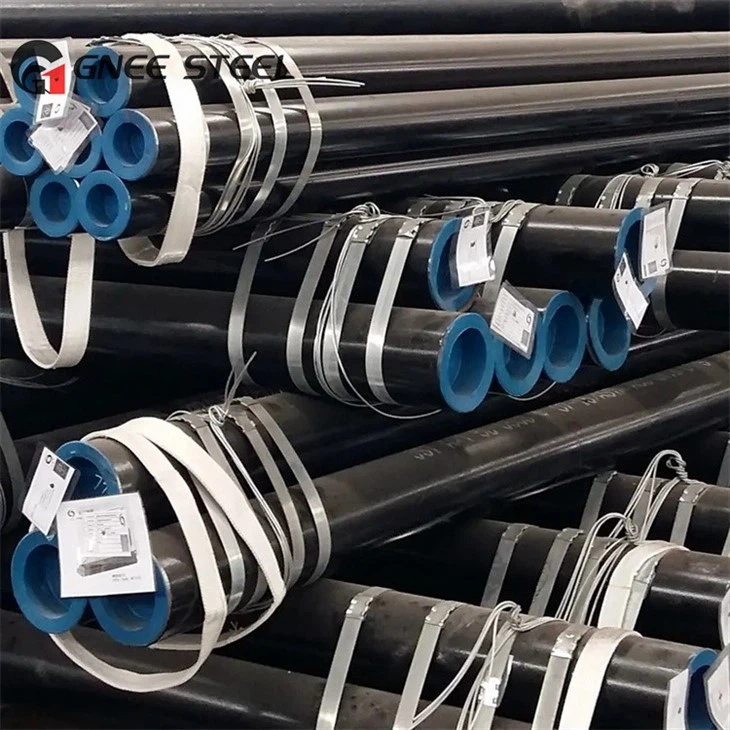

API 5L X42 Nahtloses Rohr auf Lager

Komplettes Größen- und Lieferprogramm

Nennrohrgröße (NPS): 3/8" bis 40" (Standardlager); Größere Größen sind auf Bestellung erhältlich

Wandstärkenpläne: SCH 10, SCH 20, STD (SCH 40), SCH 60, XS, SCH 80, SCH 100, SCH 120, SCH 160, XXS und kundenspezifische Spezifikationen für schwere Wände

Standardlängen: Einzelne zufällige Länge (5–7 m), doppelte zufällige Länge (9–13 m), feste Längen von 6 m (20 Fuß) und 12 m (40 Fuß)

Rohrendtypen: Glattes Ende (PE), abgeschrägtes Ende (BE), mit Gewinde und gekoppelt

Schutzbeschichtungen: Schwarzer Mühlenlack, schmelzgebundenes Epoxidharz (FBE), 3-Schicht-Polyethylen (3LPE), 3-Schicht-Polypropylen (3LPP), Feuerverzinkung

Erhalten Sie zertifizierte Werkstestberichte, wettbewerbsfähige Fabrikpreise, schnelle Lieferung und fachkundigen technischen Support.Senden Sie noch heute Ihre Anfrage für ein Angebot innerhalb von 12 Stunden.

PSL1 vs. PSL2: Hauptunterschiede für nahtlose API 5L X42-Rohre

Industrielle Anwendungen

Nahtlose Rohre API 5L X42 dienen als Grundmaterial für die globale Energie- und Industrieinfrastruktur:

Onshore-Ferntransportpipelines für Rohöl und Erdgas

Sammelleitungen für Offshore-Plattformen und Prozessleitungen für mittleren{0}Druck

Flüssigkeitstransportsysteme für Raffinerien und petrochemische Anlagen

Saure Öl- und Gasbrunnensammelpipelines (HIC/SSC-geprüfte PSL2-Qualitäten)

Energieerzeugungsanlagen (thermisch, nuklear, geothermisch) für Hilfs- und Speisewasserleitungen

Kommunale und industrielle Wasserverteilungssysteme

Herstellungsprozess für nahtlose Rohre API 5L X42

Die Herstellung nahtloser Leitungsrohre folgt einem kontrollierten Warmbearbeitungsprozess, um eine gleichmäßige Mikrostruktur und Maßgenauigkeit sicherzustellen:

Rohstoffinspektion: Zertifizierte stranggegossene Stahlbarren werden vor der Produktion einer vollständigen chemischen und maßlichen Prüfung unterzogen.

Billet-Erwärmung: Knüppel werden in einem Drehrohrofen auf 1200–1250 Grad erhitzt, um die optimale Warmumformtemperatur zu erreichen.

Piercing: Ein Lochwalzwerk erzeugt aus dem massiven Barren mithilfe eines konischen Stopfens und einer Querwalzenformung eine Hohlschale.

Warmwalzen: Die Hohlschale wird über ein Dornwalzwerk oder Pilgerwalzwerk auf den gewünschten Außendurchmesser und die gewünschte Wandstärke reduziert.

Dimensionierung und Reduzierung: Die endgültige Maßgenauigkeit wird durch ein hochpräzises-Maßwerk erreicht.

Wärmebehandlung: Rohre werden gemäß den angegebenen Lieferbedingungen (Normalglühen, Abschrecken und Anlassen usw.) verarbeitet, um die Kornstruktur zu verfeinern und die Anforderungen an die mechanischen Eigenschaften zu erfüllen.

Richten und Endbearbeitung: Rohre werden gerichtet und auf die erforderliche Endbearbeitung (abgeschrägt, glatt, mit Gewinde) bearbeitet.

Qualitätsüberprüfung: Beinhaltet hydrostatischen Drucktest, zerstörungsfreie Prüfung (UT/MT/PT), Maßprüfung und zerstörende Probenahme mechanischer Eigenschaften.

Beschichtung und Verpackung: Der Oberflächenschutz wird aufgetragen, die Rohrenden werden mit Schutzkappen versehen und die fertigen Rohre werden mit vollständiger Werkstestdokumentation gebündelt.

API-Leitungsrohrzertifikat

Jede Bestellung wird mit vollständiger Rückverfolgbarkeit, EN 10204 3.1 MTC und umfassenden Inspektionsberichten geliefert.Kontaktieren Sie uns für Preise und Verfügbarkeit.

API 5L X42 Pipeline-Lieferant

GNEE Pipe nahm an der NECC-Ausstellung teil

API 5L X42 Leitungsrohr Kunde

API-Pipeline-Prozesslinie

API 5L X42 Verpackung und Versand von Öl- und Gaspipelines

FAQ

F1: Was ist ein nahtloses API 5L X42-Rohr?

Das nahtlose Rohr API 5L X42 ist ein schweißfreies Leitungsrohr aus Kohlenstoffstahl, das gemäß den API Spec 5L-Standards hergestellt wird. Es hat eine Mindeststreckgrenze von 42.100 psi (290 MPa) und wird hauptsächlich für Öl-, Erdgas- und industrielle Flüssigkeitstransportpipelines verwendet.

F2: Wie hoch ist die Streckgrenze von API 5L X42-Rohren?

API 5L X42-Rohre haben eine spezifizierte Mindeststreckgrenze von 42.100 psi, was 290 Megapascal (MPa) entspricht. Für die PSL2-Sorte X42 ist die maximale Streckgrenze auf 71.800 psi (495 MPa) begrenzt, um die Duktilität des Materials zu gewährleisten.

F3: Was ist der Unterschied zwischen API 5L X42 PSL1 und PSL2?

PSL1 ist die Basisproduktstufe mit minimalen obligatorischen Tests und gelockerten Chemikaliengrenzwerten, die für den allgemeinen Onshore-Einsatz gedacht ist. PSL2 schreibt strengere Kontrollen der chemischen Zusammensetzung, obligatorische Charpy-Schlagprüfungen und Obergrenzen für Streckgrenze und Zugfestigkeit vor, wodurch es für Offshore-, Sauer- und Hochdruckanwendungen geeignet ist.

F4: Ist API 5L X42 dasselbe wie ISO L290?

Ja. API 5L X42 entspricht technisch der ISO 3183-Klasse L290. Beide Bezeichnungen beziehen sich auf Leitungsrohre mit einer Mindeststreckgrenze von 290 MPa und die beiden Normen sind für weltweite Pipeline-Projekte harmonisiert.

F5: Können nahtlose API 5L X42-Rohre im sauren H₂S-Betrieb verwendet werden?

Der Standard-PSL1 X42 ist nicht für stark saure Umgebungen ausgelegt. PSL2

F6: Welche Wandpläne sind für nahtlose Rohre API 5L X42 verfügbar?

Zu den gängigen Wandplänen gehören SCH 10, SCH 20, SCH 40 (STD), SCH 80 (XS), SCH 160 und XXS, die gemäß den Maßnormen ASME B36.10M hergestellt werden. Kundenspezifische Wandstärken können auf Anfrage basierend auf den Druckanforderungen des Projektdesigns hergestellt werden.
